卸船機（岸橋）超載限制器

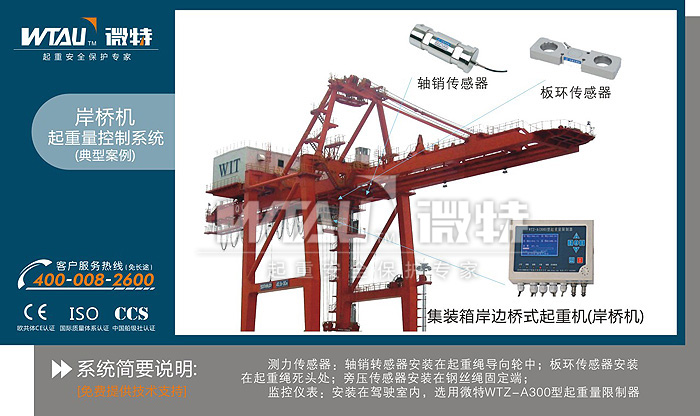

岸吊安裝示意圖

一、卸船機超載限制器（岸橋超載限制器）概述
    岸吊在使用的過程中需要起吊不同噸位的重物，因此就需要配備一套對起吊重物進行實時監控，當前工作狀況作出判斷，作出相應的聲光指示如正常起重狀態，滿載狀態，超載狀態的自動化監控儀表．
    我公司架橋機超載限制器就是針對該類吊車而設計，廣泛應用于架橋機的安全保護裝置，保證吊車及操作人員安全．該產品吸收了市場上現有超載限制器眾多的優點，通過對吊車的起升結構的取力（重量傳感器）反饋到該儀表中進行采集，對比，讀取，判斷后顯示當前重量并對其進行相應工況指示，超過額定重量后快速切斷吊車吊鉤起升回路，使吊車不能起吊重物，從而達到保護吊車及操作人員安全的目的．該系列裝置具有性能好、可靠性高、裝置輕巧方便等特點．

二、卸船機超載限制器（岸橋超載限制器）配置

三、卸船機超載限制器（岸橋超載限制器）配置說明
   （一）超載限制器主機儀表
         卸船機超載限制器（岸橋超載限制器）推薦儀表型號：WTZ-A(300)
         信號監測：2路-4路重量信號，配備5個繼電器，可滿足5鐘狀態要求。
         屏幕顯示：大屏幕藍屏液晶顯示，還有載荷率百分比棒狀圖顯示
         信號輸出：輸出繼電器信號或RS485信號及4-20mA
         安裝方式：壁掛式

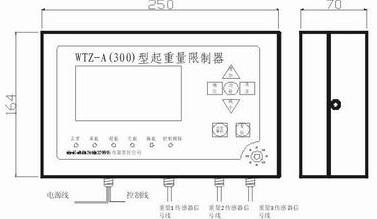

               WTZ-A(300)型超載限制器儀表                             WTZ-A(300)型超載限制器儀表尺寸圖
      船機超載限制器（岸橋超載限制器）主機可選其它儀表型號：WTZ-A(100)、WTZ-A(400)、WTZ-A(150)、WTZ-A(230)、WTZ-A(240)、WTZ-A

WTZ-A100超載限制器    WTZ-A400超載限制器   WTZ-A150超載限制器     WTZ-230超載限制器     WTZ-A240超載限制器     WTZ-A超載限制器

（二）重量傳感器
a、ZX型軸銷式傳感器
   安裝位置：安裝在起重繩導向輪中
   安裝方式：替換原受力點的軸銷
   取力方式：測量受力點的壓力
   注意事項：①非標準傳感器需要定做
             ②受力點與傳感器的剪切力應該始終保持一致，以保證傳感器的輸出線性
   量程選擇：當前受力點的最大受力

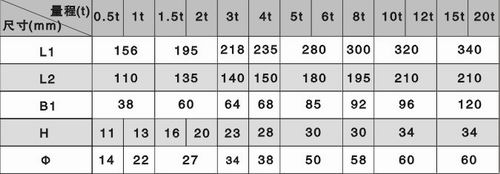

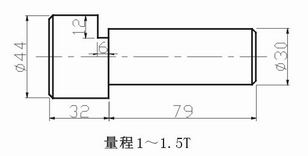

        ZX型軸銷式傳感器尺寸圖                              ZX型軸銷式傳感器尺寸表                    ZX型軸銷式傳感器小量程尺寸圖


                        ZX型軸銷式傳感器                                         ZX軸銷傳感器安裝在揚州科進船業有限公司

b、PY型旁壓傳感器
   安裝位置：鋼絲繩固定端
   取力方式：鋼絲繩張力
   安裝要求：岸橋起重繩必須有固定端

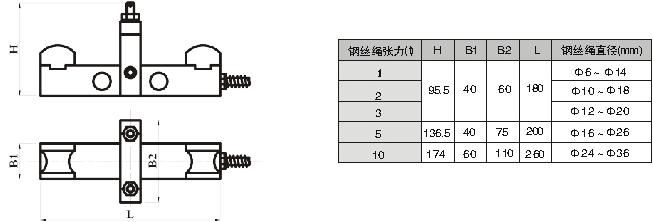

PY型旁壓傳感器的外形尺寸圖


PY型旁壓傳感器                                                   PY型旁壓傳感器安裝方式

c、BH-2型板環拉式傳感器
   安裝位置：安裝在起重繩的固定繩（定繩）與起重梁連接處。
   取力方式：測量起重繩的拉力。
   注意事項：①起重繩必須有固定繩（定繩）
             ②固定繩與臂桿連接處無定滑輪
   量程選擇：最大額定起重量÷鋼絲繩倍率=傳感器量程

BH-2型板環拉式傳感器的外形尺寸圖


   BH-2型板環拉式傳感器                                            BH-2型板環拉式傳感器安裝實例

四、超載限制器工作原理
    超載限制器是由傳感器、運算放大器、控制執行器和載荷指示計等部分組成，將顯示、控制和報警功能集于一身。當起重機起吊物品時，傳感器產生變形，把載荷重量轉化為電信號，經過運算放大，指示出載荷的數值。當載荷達到額定值的 90%時，發出預警信號；當載荷超過額定載荷時，切斷起升機構的動力源。超載限制器廣泛用于橋式類型起重機和升降機。有些臂架類型起重機（如塔式起重機、門座起重機）將超載限制器與力矩限制器配合使用。

五、超載限制器訂貨須知
   1、具體型號(WTZ-A100, WTZ-A200數碼管;WTZ-A300,黑白屏or藍屏;WTZ-A400,彩屏機，具體見產品選型手冊)
   2、請?zhí)峁驒C(jī)的額定重量，倍率，鋼絲繩直徑，盡量提供吊車在空鉤的狀態下傳感器受力噸位，吊車起吊最大起重量時傳感器受力噸位，以便我們在生產過程中可以將儀表調整到最適合該吊車工作狀態．
   3、對與選擇不同傳感器請?zhí)峁┰敿?xì)的尺寸，以便我公司加工套件。
     選擇軸承座式傳感器請?zhí)峁┹S承座底座尺寸，包括長度，孔距，高度，主軸軸殼外徑，內徑，寬度．
    選擇拉式傳感器請?zhí)峁╀摻z繩械套或者畸形環的尺寸，包括寬度，軸銷長度，直徑，是否為非標準軸銷（如內細外粗），一般鋼絲繩與吊車連接處有一個吊耳，需要那里的吊耳間的寬度，軸銷尺寸．
   4、提供傳感器到司機駕駛室的線纜長度。
   5、請?zhí)峁┬枰獛茁分亓啃盘柨刂?，需要幾種類型控制，如超載（超過額定重量）等等，控制繼電器需要給出哪種狀態（常開或者常閉）．

六、其他
    岸吊還可選配風速儀。風速儀安裝在門座式起重機迎風處。
